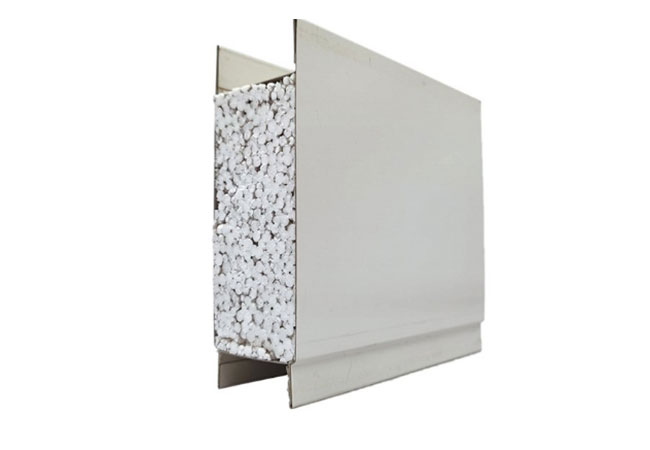

Panel Partisi Aseptik

Minangka produsen bahan bangunan, Jason Building Materials nawakake panel partisi aseptik sing dirancang kanggo nyegah kontaminasi silang. Panel iki nduweni kekandelan seragam, struktur sing kuat, lan lumahing anti banyu, gampang diresiki sing njaga sterilitas jangka panjang; tambahan, padha gumunggung desain entheng sing ngidini kanggo instalasi trep, dismantling, lan reconfiguration fleksibel.

Apa Panel Partisi Aseptik

Panel partisi aseptik minangka panel pemurnian kanthi zoning sing resik minangka fokus desain inti, ngatasi sirkulasi udara lintas zona lan masalah difusi kontaminasi. Bentenipun tombol saka panel pemisahan biasa dumunung ing papat-pinggiran stepped struktur sealing, mbentuk alangi sealing pindho antarane saben panel diinstal.

Kajaba iku, segel khusus dikonfigurasi ing sambungan antarane panel partisi lan langit-langit lan jubin, njamin kedap udara kanggo saben ruang bebas lan nyegah aliran silang udara ing antarane wilayah sing beda tingkat kebersihan.

Titik Kunci Desain Partisi Zonasi Aseptik

Telung node utama kanggo fokus ing desain partisi kanthi panel partisi aseptik:

Zoning Gradien Tekanan Udara- A prabédan meksa positif saka5 – 15Pakudu dijaga antarane wilayah sing beda tingkat kebersihan. Ketebalan sakabèhé panel partisi langsung mengaruhi stabilitas prabédan tekanan.

Isolasi Transfer Material- Kamar buffer utawa jendhela pass-through dianjurake kanggo passageways materi workshop. Bukaan ing panel pemisahan kudu disegel kanggo ngindhari pertukaran aliran udara lintas zona.

Kontrol Akses Personil- Pancuran udara utawa kamar ganti dipasang ing antarane zona sing beda. Panel pemisahan ing sekitar bukaan lawang mbutuhake tulangan, kanthi pigura lawang logam dipasang kanggo nambah kekuatan struktural.

Disaranake kanggo nggambar diagram organisasi aliran udara sajrone fase desain zoning, njlentrehake arah prabédan tekanan lan syarat tingkat owah-owahan udara kanggo saben wilayah, banjur nerusake tata letak lan pemilihan panel partisi. Tim Jiesen bisa nyedhiyakake dhukungan desain gambar rinci.

Spesifikasi Teknis Titik Utama

Ketebalan Panel:50mm (standar) / 75mm / 100mm

Kapadhetan materi inti:Rock wool ≥ 120kg/m³ / PU kira-kira 40 – 45kg/m³

Metode Sealing:Tongue-and-groove + EPDM sealing strips/Aluminium alloy keel + hollow seal

Tes kedap udara:Tingkat bocor udara ≤2%ing ngisor 50Pa prabédan tekanan

Kinerja Insulasi Suara:RW ≥ 30dB (ketebalan PU 50mm) / RW ≥ 35dB (wol batu tebal 75mm)

Ketahanan Dampak:Kantong pasir 10kg mudhun saka dhuwur 1m, ora ana karusakan penetrating ing panel

Industri Aplikasi & Skenario

Workshop Pengisian Perusahaan Farmasi- Isolasi fisik antarane macem-macem jinis obat kanggo nyegah kontaminasi silang

Workshop Produksi Aditif Pangan- Pemisahan antarane wilayah produksi asam lan alkalin

Bengkel Pengisian Tas PE- Isolasi sing resik ing antarane area ngisi lan area panyimpenan bahan kemasan njaba

Bengkel Emulsifikasi Kosmetik- Kontrol zoning antarane area tangki emulsifikasi lan area istirahat

Laboratorium Pengujian Pihak Katelu- Pemisahan keras antarane ruangan mikrobiologi lan ruangan fisik & kimia

Perbandingan karo Partisi Kaca

Partisi kaca nawakake transmisi cahya sing apik nanging ora bisa entuk sealing lengkap (sealant dibutuhake ing celah ing antarane kaca lan keel, kanthi risiko jangka panjang sealant tuwa lan longgar). Dheweke uga luwih abot (kaca tempered 10mm kira-kira25 kg/m²).

Sanajan panel partisi aseptik buram, jendhela pengamatan bisa dipasang kanthi wajar ing tembok (jendela pengamatan kaca sing disegel kaping pindho, ukuran300mm × 400mm, kanthi kekandelan sing padha karo tembok), nyukupi syarat visual nalika njaga integritas sealing.

Biaya panel pemisahan kira-kira40% – 50%saka partisi kaca, kanthi insulasi termal lan kinerja insulasi swara sing luwih apik tinimbang kaca.

Pandhuan Kustomisasi

Panel partisi bisa disesuaikan miturut paramèter ing ngisor iki:

Opening Panel- Posisi cadangan kanggo jendhela pengamatan, jendhela pass-through, bukaan ventilasi, wis dipotong ing pabrik, langsung dipasang ing situs.

Panel Bentuk Khusus- Kanggo sudhut non-sudut tengen utawa workshop polygonal, nyedhiyani gambar CAD, produksi selaras miturut ngarepke nyata.

Panel Cladding Kolom- Kanggo mbungkus kolom pabrik struktur baja, produksi selaras U-shaped utawa L-shaped, pabrik siji-wektu mbentuk nyuda splicing ing situs.

Kasus Aplikasi

Bengkel persiapan sing padhet ing perusahaan farmasi ing Provinsi Jiangsu mbutuhake isolasi fisik lengkap ing antarane rong jalur produksi sing cedhak - Jalur Produksi A sing ngasilake obat cephalosporin lan Jalur Produksi B sing ngasilake persiapan lisan biasa.

Ora ana kontaminasi silang udara utawa kontaminasi silang ing antarane rong wilayah kasebut.Panel partisi aseptik wol batu tebal 75mmdipilih, kanthi partisi ngluwihi saka langit-langit menyang slab lantai struktural tanpa celah. Kabeh bukaan pipa liwat tembok disegel.

Hasil tes beda tekanan sawise rampung:12 Paprabédan tekanan positif iki maintained antarane zona jejer, karo ora difusi partikel tengen zona dideteksi.

Referensi Konfigurasi Pemisahan Tingkat Zonasi sing beda

FAQ

Q1: Apa bedane antarane panel partisi aseptik lan panel partisi biasa?

A1: Bentenipun tombol dumunung ing papat-pinggiran stepped struktur sealing, mbentuk alangi sealing pindho antarane saben panel diinstal. Panel partisi biasa biasane nggunakake sendi puteran sing prasaja tanpa perawatan sealing, sing ora bisa njamin kedap udara ing antarane zona kebersihan sing beda.

Q2: Kepiye njamin stabilitas prabédan tekanan ing antarane zona kebersihan sing beda?

A2: Saliyane nggunakake panel partisi sing disegel, stabilitas prabédan tekanan mbutuhake panyegelan sakabèhé papan - kalebu langit-langit, lantai, bukaan pipa lan celah lawang. Disaranake kanggo nganakake tes airtightness lengkap sawise instalasi kanggo verifikasi kinerja sealing sistem.
